| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | HC , OEM |
| Certificación: | CE , SGS , ISO2018 |
| Número de modelo: | AJS 02 012-H, AJS 04 096-H* |
| Cantidad de orden mínima: | 100 |
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas de cartón , Caja de madera , Paletas |
| Tiempo de entrega: | 7 dias |
| Condiciones de pago: | LC, T/T |
| Capacidad de la fuente: | 5000 juegos por día |
| Material: | Aleación de aluminio | Durar: | 100M-1000M |
|---|---|---|---|
| Uso: | OPGW, cable de fibra ADSS | Ubicación de instalación: | poste, torre |
| Longitud total: | 383 mm | Peso: | 1.4 kilos |
| Resaltar: | Amortiguadores de vibración eólica serie 4D,Amortiguador de Vibración de Aluminio en Línea de Transmisión,Amortiguadores de vibración eólica 383mm |
||

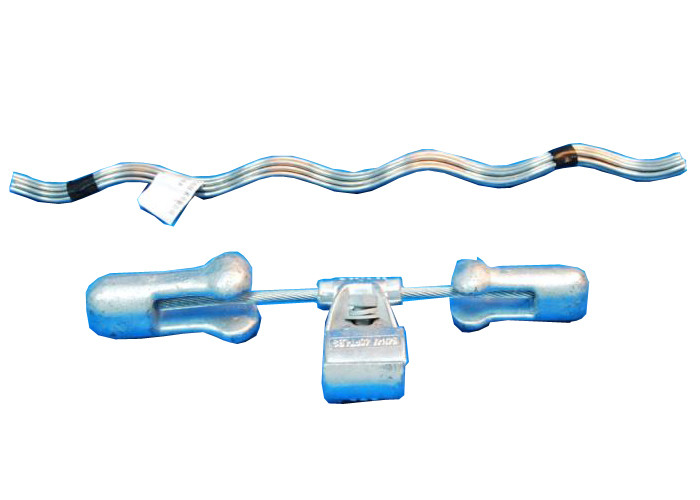

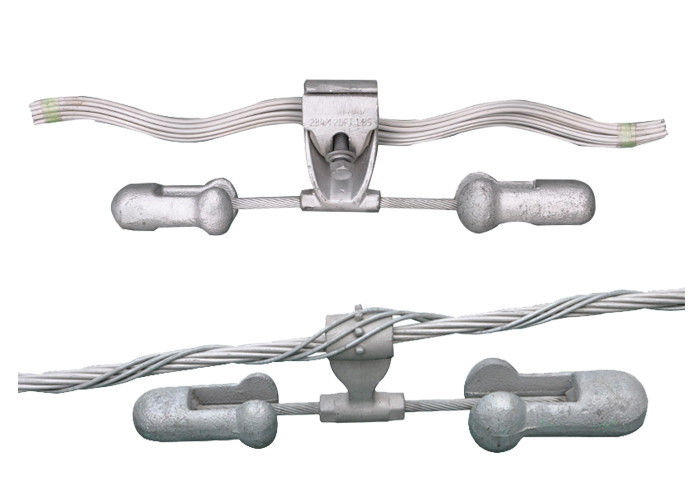

Amortizador de vibración de aluminio de la serie 4D
La serie 4D de amortiguador de vibraciones es un amortiguador de vibraciones multi-resonante de tenedor de torneado fundado por Stockblique,y se utiliza principalmente para disipar y dispersar la energía de impacto en el cable causada por la brisa..
1,Especificación:
11.1
| Modelo | Diámetro de la abrazadera | Total L (mm) | El tipo de sujeción: | Peso (en kg) |
| 4D-30-27. ¿Qué quieres decir?0 | 27.0 a 22.3 | 383 | 52 | 2.5 |
| 4D-30-23. ¿Qué quieres decir?4 | 23.4 a 19.5 | |||
| 4D-30-20. ¿Qué quieres decir?3 | 20.3-16. ¿Qué quieres decir?5 | |||
| 4D-30-18. ¿Qué quieres decir?0 | 18.0 a 15.0 | 383 | 52 | 2.5 |
| 4D-30-16. ¿Qué quieres decir?0 | 16.0 a 14.0 | |||
| 4D-30-14. ¿Qué quieres decir?0 | 14.0 a 12.2 | |||
| 4D-20-27. ¿Qué quieres decir?0 | 27.0 a 22.3 | 330 | 52 | 1.4 |
| 4D-20-23. ¿Qué quieres decir?4 | 23.4 a 19.5 | |||
| 4D-20-20. ¿Qué quieres decir?3 | 20.3-16. ¿Qué quieres decir?5 | |||
| 4D-20-18. ¿Qué quieres decir?0 | 18.0 a 15.0 | 330 | 52 | 1.4 |
| 4D-20-16. ¿Qué quieres decir?0 | 16.0 a 14.0 | |||
| 4D-20-14. ¿Qué quieres decir?0 | 14.0 a 12.2 |
2,Colocación:
Se utiliza generalmente para el aislamiento de vibración de fibra OPGW, también incluye fibra ADSS.
11.2 El cuadro del esquema para la cantidad de instalación del amortiguador de vibraciones OPGW
| El cable Dia. | El tiempo de vida | |||
| d<12 | 100 ~ 300 | 300 ~ 600 | 600 ~ 900 | |
| 12≤d<22 | 100 ~ 350 | Entre 350 y 700 | 700 ~ 1000 | 1000 ~ 1200 |
| Cuánto tiempo | 2 | 4 | 6 | 8 |
11.3 El cuadro del esquema para la cantidad de instalación del amortiguador de vibraciones ADSS
| El cable Dia. | El tiempo de vida | |||
| d<12 | 100 ~ 250 | 250 ~ 450 | Entre 450 y 700 | |
12| 100 ~ 250 |
250 ~ 500 |
500 ~ 800 |
800 ~ 1000 |
|
| Cuánto tiempo | 1 | 2 | 4 | 6 |
En el lapso crítico, por lo general se utiliza más amortiguador de vibraciones por seguridad.
3,Seleccione el modelo:
Al elegir el amortiguador, se deben tener en cuenta dos factores, uno es el peso del amortiguador, el otro es el diámetro del cable.velocidad del vientoLuego, tomar la decisión del modelo de amortiguador.
Z=(T*M)1/2fórmula académica: Z=(T*M)1/2
Significado: Z significa impedancia característica de la fibra, decide el modelo de vibración.
Cuando Z más de 110, se utiliza el modelo 4D-30. si no es mayor de 110, utilizar el modelo 4D-20
T---18%-25% de resistencia a la tracción nominal de la fibra ((KN) M ′unidad de peso de la fibra en kg/km
11.5 Escoger el diámetro de la abrazadera.
El dia. rango de la abrazadera es el dia. de fibra con el dia. doblado para varillas preformadas de conjunto de tensión ((conjunto de suspensión). Si se instala la varilla de blindaje, el dia. rango de la abrazadera será dia. de fibra con el dia doblado.de barras de blindaje.
