| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | HC , OEM |
| Certificación: | CE , SGS , ISO2001 |
| Número de modelo: | DTL-1 |
| Cantidad de orden mínima: | 100 piezas |
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas de cartón , Caja de madera , Paletas |
| Tiempo de entrega: | 7 dias |
| Condiciones de pago: | LC, T/T |
| Capacidad de la fuente: | 5000 juegos por día |
| Diámetro: | 10mm-60mm | Función: | Para una conexión confiable |
|---|---|---|---|
| Longitud: | 68 mm-270 mm | Uso: | Conexión de 35kV (Um=40,5kV) |
| B: | 16mm, 18mm | L1: | 28 mm, 30 mm |
| Resaltar: | Herraje eléctrico de 60 mm DTL-1,Terminales de cable de cobre de 60 mm DTL-1,Terminales de cable de cobre DTL-1 de 60 mm |
||

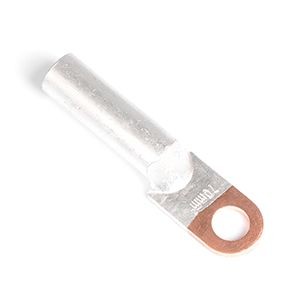

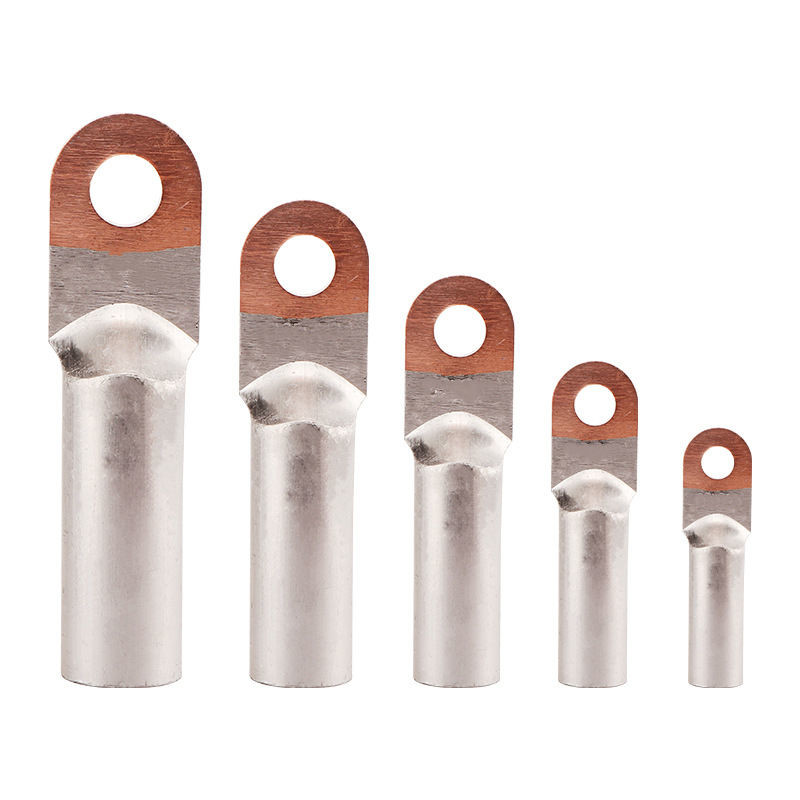

TERMINAL DE CABLE (DTL-1)
Materia prima
Hecho de barras de cobre y aluminio puras, el material es denso;
Método de conexión
El producto se conecta al cable mediante un proceso de crimpado para una conexión fiable.
Rango y campo de uso
Es adecuado para conectar conductores de cables de alimentación de 35kV (Um=40.5kV) y inferiores al extremo del dispositivo eléctrico. También se pueden utilizar otros cables y alambres para tendido fijo.
Descripción
Las terminales de cableado de cobre-aluminio modelo DTL-1 son adecuadas para la transición de alambres de aluminio circulares, alambre de aluminio semicircular-sectorial, cable de alimentación en equipos de distribución y terminales de cobre de equipos eléctricos.
El material de aluminio y cobre es L3 y T2.
| Modelo | Ø | D(mm) | d(mm) | L(mm) | L1(mm) | B(mm) |
| DTL-1-10 | Ø8.5 | 10 | 6 | 68 | 28 | 16 |
| DTL-1-16 | Ø8.5 | 11 | 6 | 70 | 30 | 16 |
| DTL-1-25 | Ø8.5 | 12 | 7 | 75 | 34 | 18 |
| DTL-1-35 | Ø10.5 | 14 | 8.5 | 85 | 38 | 20.5 |
| DTL-1-50 | Ø10.5 | 16 | 9.8 | 90 | 40 | 23 |
| DTL-1-70 | Ø12.5 | 18 | 11.5 | 102 | 48 | 26 |
| DTL-1-95 | Ø12.5 | 21 | 13.5 | 112 | 50 | 28 |
| DTL-1-120 | Ø14.5 | 23 | 15 | 120 | 53 | 30 |
| DTL-1-150 | Ø14.5 | 25 | 16.5 | 126 | 56 | 34 |
| DTL-1-185 | Ø16.5 | 27 | 18.5 | 133 | 58 | 37 |
| DTL-1-240 | Ø16.5 | 30 | 21 | 140 | 60 | 40 |
| DTL-1-300 | Ø21 | 34 | 23.5 | 160 | 65 | 50 |
| DTL-1-400 | Ø21 | 38 | 27 | 170 | 70 | 55 |
| DTL-1-500 | Ø21 | 45 | 29 | 225 | 75 | 60 |
| DTL-1-630 | / | 54 | 35 | 245 | 80 | 80 |
| DTL-1-800 | / | 60 | 38 | 270 | 90 | 100 |
