| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | HC , OEM |
| Certificación: | CE , SGS , ISO2001 |
| Número de modelo: | SERIE HCXF |
| Cantidad de orden mínima: | 100 piezas |
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas de cartón , Caja de madera , Paletas |
| Tiempo de entrega: | 7 dias |
| Condiciones de pago: | LC, T/T |
| Capacidad de la fuente: | 5000 juegos por día |
| característica: | Estructura sencilla | Alojamiento: | aleación de aluminio |
|---|---|---|---|
| RTS: | Mayor a 20 kN | Ángulo de elevación: | Aproximadamente 25-50. |
| Función: | Mejorar la capacidad antivibración del cable | Material de las cadenas: | Acero forjado |
| Resaltar: | Abrazadera de suspensión ADSS para telecomunicaciones,Abrazadera de suspensión OPGW ADSS,Abrazadera de tensión ADSS de 20KN |
||

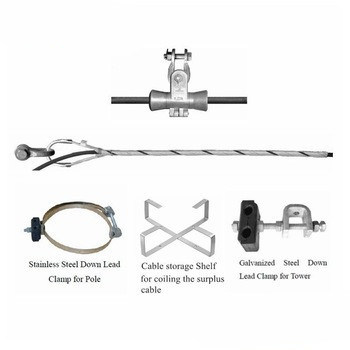

La abrazadera de suspensión preformada es el herraje de conexión del cable ADSS que cuelga en el poste (torre) de la línea de transmisión.
Puede reducir el estrés estático en el punto de apoyo, mejorar la capacidad antivibración del cable y amortiguar el estrés dinámico de la vibración eólica. Además, asegura que la flexión del cable no exceda los valores permitidos, evita que el cable produzca estrés de flexión, de modo que la fibra óptica no produzca pérdidas adicionales en los cables.
La abrazadera de suspensión preformada es el herraje de conexión del cable ADSS que cuelga en el poste (torre) de la línea de transmisión. Puede reducir el estrés estático en el punto de apoyo, mejorar la capacidad antivibración del cable y amortiguar el estrés dinámico de la vibración eólica. Además, asegura que la flexión del cable no exceda los valores permitidos, evita que el cable produzca estrés de flexión, de modo que la fibra óptica no produzca pérdidas adicionales en los cables.

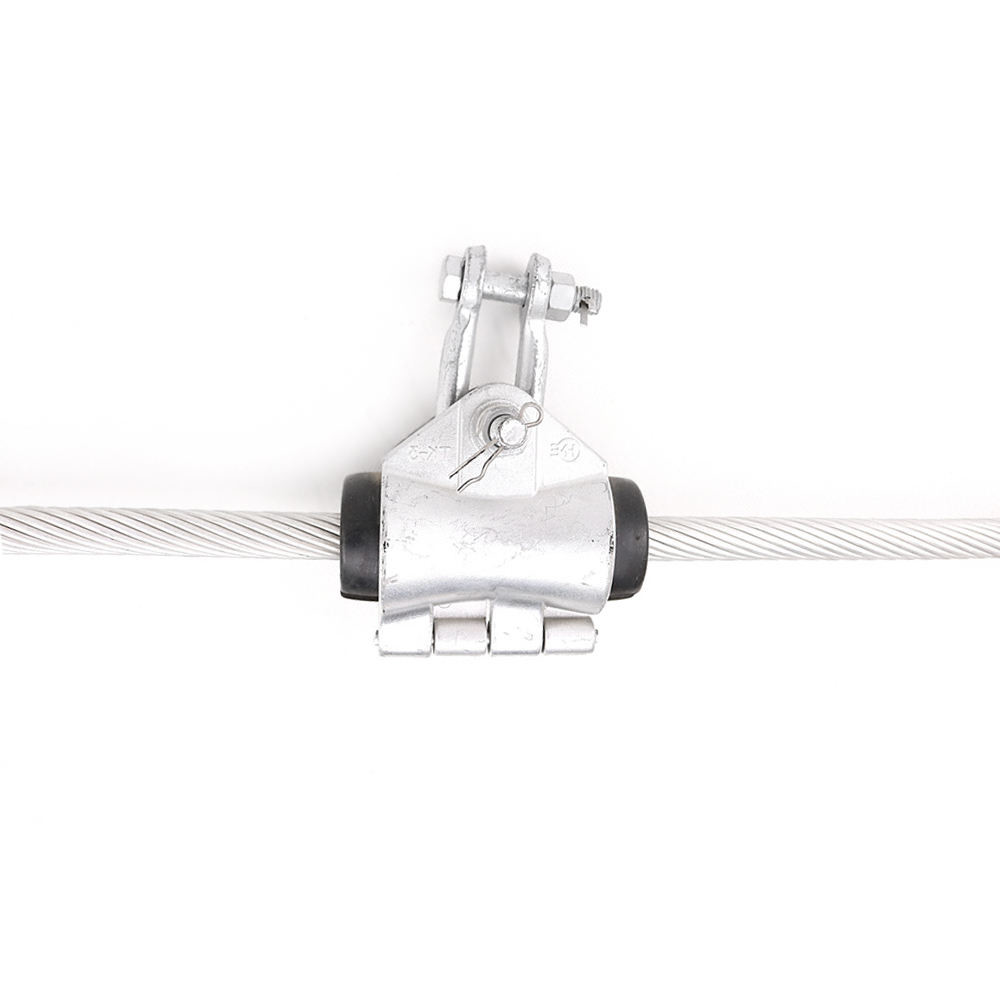

Abrazadera de suspensión para tramos cortos (50-200m):
|
1- Banda de acero inoxidable (1.2m) 2- Base de acero inoxidable: 1 unidad 3- Inserto de goma: caucho sintético 4- Carcasa: aleación de aluminio 5- Perno, tuerca, arandela, arandela elástica: 1 juego
|
1- Grillete de anclaje: acero forjado 2- Carcasa: aleación de aluminio 3- Inserto de goma: caucho sintético 4- Perno, tuerca, pasador de seguridad |
Características:
Estructura simple, fácil instalación y menor costo.
Aplicaciones:
Postes/torres con tramos de menos de 100m y ángulo de línea de menos de 15°
Datos técnicos:
RTS: mayor que 20kN
Longitud de tramo recomendada: 100m
| Modelo de producto | Diámetro del cable (mm) | Varillas de armadura (mm) |
| HCXF 100-10 | 9-10 | 0 |
| HCXF 100-11 | 10-11 | 0 |
| HCXF 100-12 | 11-12 | 0 |
| HCXF 100-13 | 12-13 | 0 |
| HCXF 100-14 | 13-14 | 0 |
Abrazadera de suspensión para tramos largos ADSS/OPGW
|
Varilla de armadura preformada simple La varilla de armadura preformada simple se utiliza para el cable ADSS/OPGW en el soporte de línea y conecta el soporte inmediato para soportes con un ángulo inferior a 25°.
|
Varilla de armadura preformada doble La varilla de armadura preformada doble para ADSS se utiliza para el cable ADSS en soportes con un ángulo o ángulo de elevación de aproximadamente 25°-60°. La varilla de armadura preformada doble para OPGW se utiliza principalmente para colgar el cable OPGW en el soporte de la línea de transmisión y conectar el soporte inmediato o un ángulo de elevación de aproximadamente 25°-50°. |
Aplicación:
para ADSS/OPGW en poste o torre
