| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | HC , OEM |
| Certificación: | CE , SGS , ISO2001 |
| Número de modelo: | PA-09A2 |
| Cantidad de orden mínima: | 100 piezas |
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas de cartón , Caja de madera , Paletas |
| Tiempo de entrega: | 7 dias |
| Condiciones de pago: | LC, T/T |
| Capacidad de la fuente: | 5000 juegos por día |
| Material: | Acero galvanizado en caliente | Tamaño: | 16 mm, 20 mm, 24 mm |
|---|---|---|---|
| Fuerza de carga: | 70KN-120KN | Peso: | 1,0 kg, 1,3 kg |
| Tipo: | QH y Q | Tamaño del acoplamiento: | 16, 20 |
| Resaltar: | Ojo de bola,guardacabos con dedal,Guardacabos con dedal de 16 mm |
||

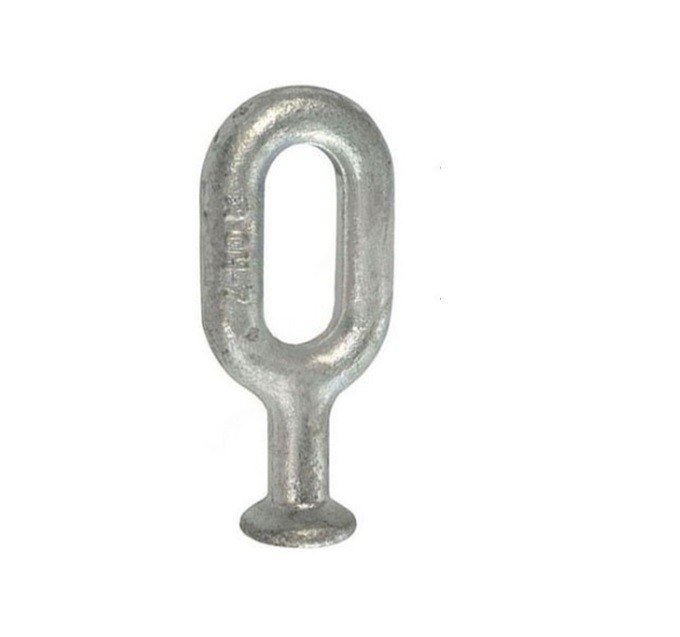

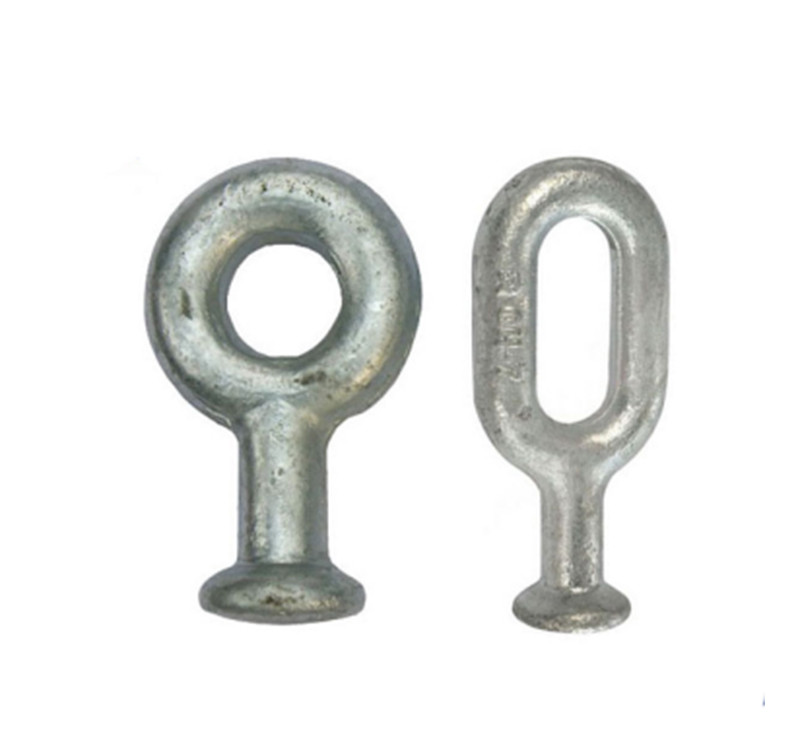

Grilletes de rótula
1. Presentación del producto
Los grilletes de rótula tipo QP, QH y Q se utilizan para conexiones con el casquillo en tuerca de acero sometida a la sección superior del aislador de suspensión con forma de rótula, evitando la concentración de tensiones por contacto puntual generado por el punto de conexión. Según las diferentes condiciones de uso, los grilletes de rótula se componen de tipo de interfaz de anillo y tipo de interfaz plana de perno.
2. Parámetro técnico
Grillete de rótula tipo QP, QH y Q
| Tipo National Grid | Tipo Estándar | Tamaño del acoplamiento | Dimensión (mm) | Carga nominal de rotura (kn) | ||||
| B | D1 | D | Φ | H | ||||
| Q-7 | 16 | 16 | 17 | 33.3 | 22 | 50 | 70 | |
| QP-0750 | QP-7 | 16 | 16 | 17 | 33.3 | 20 | 50 | 70 |
| QP-1050 | QP-10 | 16 | 16 | 17 | 33.3 | 20 | 50 | 100 |
| QP-1260 | QP-12 | 16 | 16 | 17 | 33.3 | 24 | 60 | 120 |
| QP-1660 | QP-16 | 20 | 18 | 21 | 41.0 | 26 | 60 | 160 |
| QP-20 | 24 | 24 | 25 | 49.0 | 30 | 80 | 200 | |
| QP-21D | 20 | 21 | 21 | 41.0 | 29 | 70 | 210 | |
| QP-2180 | 20 | 20 | 21 | 41.0 | 26 | 80 | 210 | |
| QP-2580 | 24 | 24 | 25 | 49.0 | 30 | 80 | 250 | |
| QP-30 | 24 | 28 | 25 | 49.0 | 39 | 80 | 300 | |
| QP-3280 | 24 | 28 | 25 | 49.0 | 33 | 80 | 320 | |
| Tipo National Grid | Tipo Estándar | Tamaño del acoplamiento | Dimensión (mm) | Carga nominal de rotura (kn) | |||||
| Φ | D1 | D | C | H1 | H | ||||
| QH-07100 | QH-7 | 16 | 16 | 17 | 33.3 | 24 | 57 | 100 | 70 |
| QH-10 | 16 | 18 | 17 | 33.3 | 22 | 60 | 110 | 100 | |
| QH-12 | 16 | 19 | 17 | 33.3 | 22 | 63 | 120 | 120 | |
| QH-16155 | QH-16S | 20 | 20 | 21 | 41.0 | 26 | 100 | 155 | 160 |
| QH-21140 | 20 | 20 | 21 | 41.0 | 26 | 83 | 140 | 210 | |
| QH-21155 | QH-21S | 20 | 20 | 21 | 41.0 | 26 | 100 | 155 | 210 |
| QH-32175 | QH-32S | 24 | 28 | 25 | 49.0 | 32 | 110 | 175 | 320 |
| Tipo | Tamaño del acoplamiento | Dimensión (mm) | Carga nominal de rotura (kn) | Peso (kg) | ||||
| B | C | Φ | H1 | H | ||||
| Q-7M | 16 | 16 | 18 | 14 | 60 | 130 | 70 | 1.0 |
| Q-12M | 16 | 18 | 24 | 14 | 70 | 145 | 120 | 1.3 |
Observación: podemos personalizar varios productos de especificaciones según diferentes requisitos. Mientras tanto, podemos finalizar la entrega de artículos en el menor tiempo posible.
