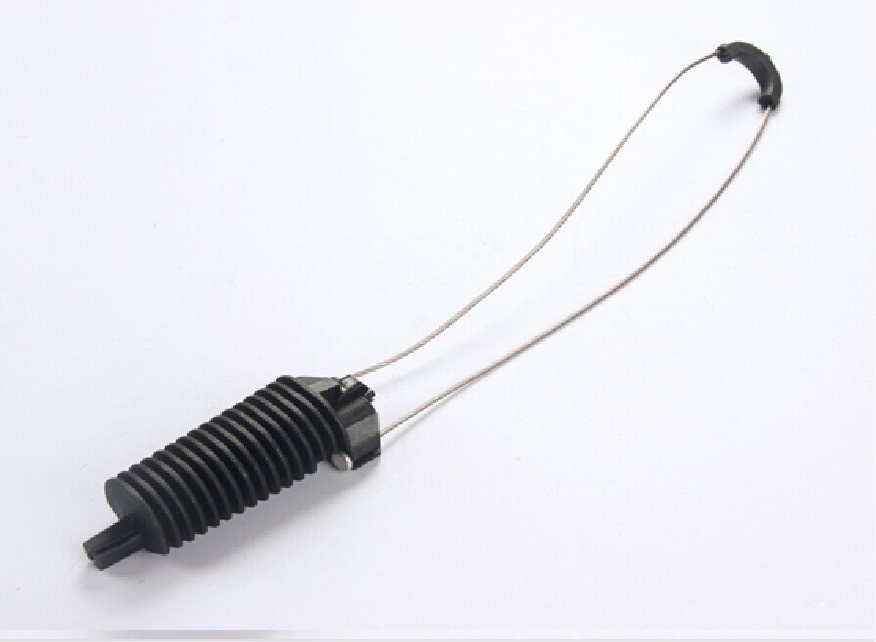

Abrazadera de anclaje resistente a los rayos UV para cables ADSS de 4KN

Abrazadera de anclaje con resistencia UV, tipo AC-O-08

Norma: NFC 33-042.ABRAZADERA DE RETENCIÓN (DEC)El conjunto está diseñado para soportar Cables Aéreos Tripolares (CAT) del sistema de distribución de BT en el tramo terminal y en postes de ángulo agudo. Todo el conjunto no tiene piezas sueltas y no requiere herramientas especiales para su instalación. La DEC es una abrazadera de cuña cónica que comprende:

• Un cuerpo abierto
• Una camisa interior que consta de dos plásticos aislantes (insertos) que aseguran el apriete del cable mensajero sin dañar el aislamiento del cable.
• Un cable de acero inoxidable flexible inamovible equipado con un guardacabos móvil y dos manguitos comprimidos en el extremo del cable para ser fijados al cuerpo de la abrazadera.

El cuerpo, los insertos y el guardacabos de las Abrazaderas de Retención están hechos de termoplástico reforzado de alta resistencia, material radiante U-V que tenía propiedades mecánicas y climáticas muy altas.


Descripción de la Abrazadera de Retención para conductor ADSS

La Abrazadera de Retención para conductor ADSS está diseñada para anclar líneas de servicio aisladas con 2 o 4 conductores al poste o pared. La abrazadera de tensión ADSS se compone de un cuerpo, cuñas y un grillete o pad extraíble y ajustable. Las abrazaderas de anclaje de la serie PA están diseñadas para soportar el mensajero neutro, la cuña puede ser autoajustable. Los cables piloto o el conductor de alumbrado público se conducen junto a la abrazadera. La apertura automática se caracteriza por unas instalaciones de resorte integradas para insertar fácilmente el conductor en la abrazadera. Norma: NFC 33-042.

Material de la abrazadera de tensión ADSS

El cuerpo de la abrazadera de tensión ADSS, el componente mecánico principal, está fabricado en material sintético de alta resistencia y resistente a la intemperie.
La cuña, fabricada en material sintético, ejerce la presión mecánica necesaria para retener el cable en el cuerpo de la abrazadera.
El gancho de tracción está hecho de varilla anticorrosión.
Para el anclaje de cables coaxiales unipolares y aislados.

Característica de las abrazaderas de anclaje de la serie PA

1. Instalación simple y rápida que no requiere herramientas.
2. Adecuado para todas las configuraciones de campo.
3. Posibilidad de montaje en herrajes de línea de poste con ojo abierto o cerrado.
4. Resistente a la tracción mecánica.
5. Soporta tensión de grado industrial.
6. Resistente a la corrosión.
7. Resistente a la intemperie.

Para la correcta instalación de la abrazadera de retención PA1500, se recomiendan los siguientes pasos:

• Afloje el gancho de amarre de la abrazadera de anclaje.
• Coloque el gancho en el lugar a ser punto de amarre o soporte, fijándolo dentro del cuerpo de la abrazadera.
• Retire la cuña de su base y luego coloque el cable dentro de la abrazadera.
• Reemplace la cuña en su posición correspondiente y proceda a tensar el cable.
